浮球液位计

型号:JN-UFZSQF5006

产品时间:2018-07-18

简要描述:

JN-UFZSQF5006浮球液位计是以磁浮球为测量元件,通过磁耦合作用,使传感器内电阻成线性变化,由智能转换器将电阻变化转换成4~20mA标准电流信号,并叠加HART信号输出或就地液晶显示,可现场显示液位的百分比、4~20mA电流及液位值,远传供给控制室可实现液位的自动检测、控制和记录

推荐产品
详细介绍

JN-UFZSQF5006浮球液位计说明

概述

   JN-UFZSQF5006浮球液位计是以磁浮球为测量元件,通过磁耦合作用,使传感器内电阻成线性变化,由智能转换器将电阻变化转换成4~20mA标准电流信号,并叠加HART信号输出或就地液晶显示,可现场显示液位的百分比、4~20mA电流及液位值,远传供给控制室可实现液位的自动检测、控制和记录。该仪表适用于石油、化工、电力、轻工及医药等行业污水处理及各类常压和承压容器内介质液位的测量,尤其对于地下贮槽、贮罐的液位测量最为理想。

主要特点

JN-UFZSQF5006浮球液位计除了一般液位变送器的固有特点外,还具有如下特点:

1、智能电子部件由一块主机板和一块液晶屏组成;

2、可就地按键调整最程和零点;

3、符合HART协议,可用HART通讯手操器或微机与本智能仪表进行双面通讯而不中断输出信号,适合防爆或不方便拆装仪表场所对仪表的测量、过程参数、设备组态、校准、诊断信息通过HART协议访问或修改;

4、在采用HART协议的分散控制系统中同主机进行双向通讯;

5、带有EEPROM,不因断电丢失数据。

主要技术参数

1.测量范围:0~3500mm

2.供电电压:12~36V  DC

3.输出信号:两线制4~20mA.DC叠加数字信号,由用户选择开方或线性输出;

4.负载电阻:250Ω

5.测量精度:±10mm

6.环境温度:-40~80℃

7.工作温度:-20~120℃

8.公称压力:≤1.6MPa

9.法兰标准:A:JB/T82.1-94(平面法兰)DN100   PN1.6 球φ90

            B:JB/T82.1-94(平面法兰)DN80  PN0.6 球φ76

10.介质密度:≥0.65g/cm¬3

11.介质粘度:≤0.015PaS

12.接液材质:不锈钢

13.防护等级:IP65

结构原理

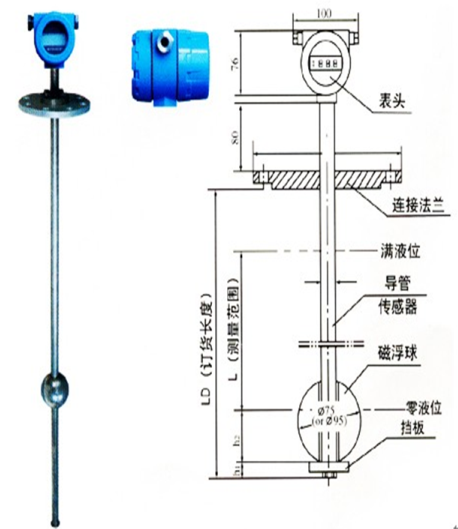

JN-UFZSQF5006浮球液位计由液位传感器和智能HART板(电流转换器)两部分组成,浮球与液位同步变化,控制干簧管吸合断开,从而使传感器内电阻成线性变化,再由转换器将电阻的变化转换成4~20mA标准电流信号并叠加HART数字信号输出。

JN-UFZSQF5006浮球液位计型谱

型号

基本代码

说明

JN-UFZQ





浮球液位计



5003



浮球液位计(螺纹链接)

F5004



浮球液位计(法兰链接)

D5007



浮球液位计(电池供电)

F5006



浮球液位计(四氟防腐)

主体材质

B



304(304L)

BL



316(316L)

BR



软缆

输出形式

1



报警开关

S



4~20mA

压力等级

Y1



1.6Mpa

Y2



2.5Mpa

Y3



4.0Mpa

工作温度

0



常温

1



120°

法兰通径

D



如:15表示DN15

量程范围(mm)

L



按客户要求

介质密度(Kg/m3

X



按客户要求

特殊型号定制



WT
